波形防撞护栏 MA-HL03

更新时间:2012-01-14 11:13:55

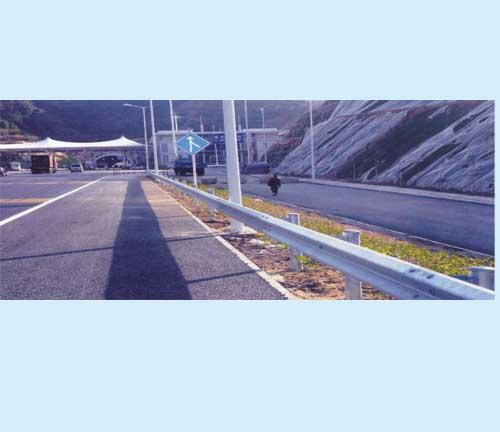

波型梁护栏

  波形防撞护栏 HL03

  规格 4320*310*82*4

  材料: 镀锌钢板Q235

  类型: 防撞栏

  用途: 高速公路护栏网,防止车辆冲出路外,以保护车辆和乘客安全。

  【适用范围】: 高速公路、一级路、二级路、三级路、乡村路

  波形梁护栏产品介绍:常用路侧波形梁护栏按防撞等级可分为B、A、SB、SA、SS五级,高速公路防撞护栏是典型的冷弯型钢产品;二波护栏板常用规格是4320mm×310mm×85mm×3/4mm,立柱为114/140 mm×4.5mm;三波护栏板常用规格是4320mm×506mm×85mm×3/4mm,立柱为130mm×130mm×6mm。

  波形护栏常用规格

  双波波形护栏板:4320*310*85*3/4;

  三波波形护栏板:4320*506*85*3/4;

  双波立柱:114 mm×4.5mm×高度;

  三波立柱:140 mm×4.5mm×高度。

  波形护栏相关参数

  一、栏板的宽度310MM,厚度:3MM、4MM。1吨护栏板可铺:3MM厚的80米,4MM厚的61米。每公里3MM厚的重12.3吨,4MM厚的重16.388吨。

  二、立柱:粗度规格Q114、Q140MM长度根据要求一般为1.2米、1.4米、1.85米、2米、2.15米、2.27米,壁厚为4MM/4.5MM。

  三、每公里用250块护栏板。立柱间距4米,每公里用250根立柱,端头2个,柱帽250个,螺丝250套,托架250个,防阻块250个。

  四、三波护栏板的规格长4.32米,宽505毫米,厚度为3毫米,4毫米。

  五、二波护栏板的规格长4.32米,宽310毫米,厚度为3毫米,4毫米。通行业标准JT/T281-2007《高速公路波形梁钢护栏》热浸镀锌波形梁钢护栏和立柱:热镀锌防腐层质量镀锌附着量g/m2平均镀锌附着量板≥600立柱防阻块≥350最低镀锌附着量板≥425立柱防阻块≥275镀层厚度μm平均镀层厚度板≥85立柱防阻块≥50最低镀层厚度板≥61立柱防阻块≥39热浸镀锌+纯聚酯静电喷涂双涂层波形梁钢护栏和立柱。平均镀层附着量g/m2板≥270立柱平均镀层厚度μm板≥39立柱涂塑层平均厚度μm板≥76立柱。

  系统原理:

  1、波形梁护栏是半钢性护栏的主要形式,它是一种以波纹状钢护栏板相互拼接并由立柱支撑的连续结构。

  2、它利用土基、立柱、横梁的变形来吸收碰撞能量,并迫使失控车辆改变方向,回复到正常的行驶方向,防止车辆冲出路外,以保护车辆和乘客,减少事故造成的损失。

  3、波形梁护栏钢柔相兼,具有较强的吸收碰撞能量的能力,具有较好的视线诱导功能,能与道路线形相协调,外形美观,可在小半径弯道上使用,损坏处容易更换。

  波形护栏安装距离

  一般立柱间距分为2米间距和4米间距;

  波形护栏连接方式

  立柱与板子相连接的方式有防阻块式和托架式两种。

  波形护栏的分类

  波形梁护栏一般按设置地点和防撞等级来分类。

  按设置地点可以分为路侧护栏和中央分隔带护栏。

  按防撞等级可分为A级和S级。S级护栏属于加强型,适用于路侧特别危险的路段使用,A级用于专用公路。

  按防撞等级一般可分为A级和B级。A级护栏属于加强型,适用于路侧特别危险的路段使用,B级用于专用公路。

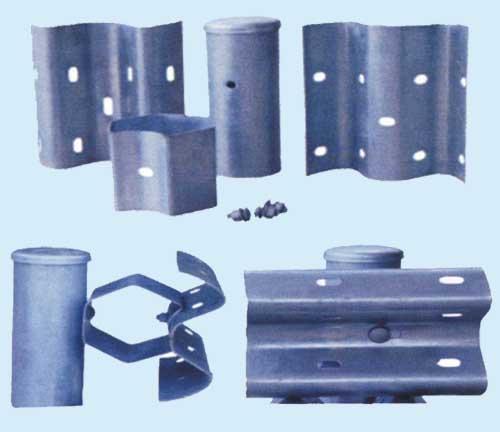

波型梁护栏配件

波型梁护栏配件
