夹芯彩钢板围挡材料规格和施工要求

发布时间:2015-10-27 15:43:25

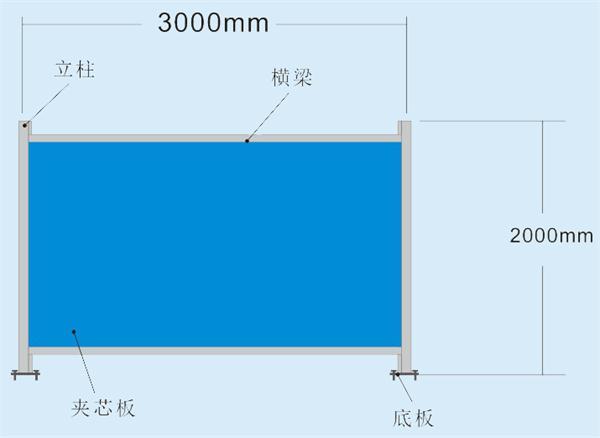

泡沫夹芯施工围挡板物理结构及所需材料:

围挡板规格

1

颜色

蓝色

2

厚度(cm)

5

3

高度(m)

2

4

立柱

80mm*80mm*1.3mm镀锌管

5

立柱底板

90mm*180*4.5mm法兰板

6

夹芯板板面

国标256厚的彩钢板,规格:H1800mm*L2900mm



7

夹芯材料

聚苯乙烯泡沫,厚度49mm

8

横梁

C型镀锌压槽,规格:1.0mm*50mm

9

柱帽

镀锌材料,规格:100mm*100mm*50 mm

10

膨胀螺丝

10mm*100mm(立柱底板用)

11

自攻螺丝

标准(立柱底板用)

1 围挡定位

根据前期上报并审批的施工平面布置图,对临时围挡进行测量定位,放线后请监理与业主予以确认,与图纸不符部位及时进行调整。

2 基础施工

考虑到XX地理位置空旷,周围风速高,风力大,故出于安全考虑,围挡需在非混凝土路面下加设混凝土或砖基础。首先,根据测好的围挡位置线及设计图纸要求,施工围挡基础;基础截面形式及尺寸,见下图。在未硬化的施工场地内按围挡位置线开挖500X500mm的基础槽,待验收合格后,开始浇筑C30混凝土基础,浇筑过程中严格按照技术交底施工。浇筑完毕后,及时覆盖并养护。施工中可根据施工具体情况相应增加其他稳固围挡措施。

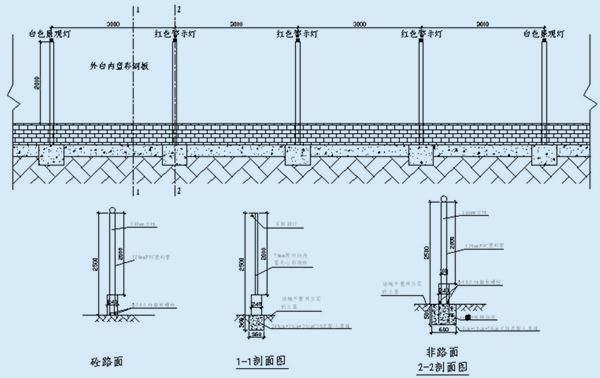

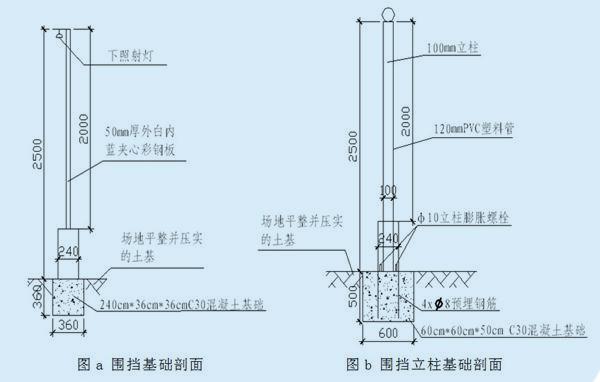

围挡基础和立柱剖面



3 立柱及板块设计

施工围挡采用50mm厚外白内蓝轻质双层夹心彩钢板,高度2.0m,立柱边长800mm,高2m的方形钢管,钢管壁厚1.2mm。围挡顶部底部横梁采用C型镀锌压槽。每隔3m设一根锚入于地面的型钢立柱,砼路面立柱底部与90mm×180mm×1.5mm钢板焊接,钢板采用四个13mm的φ10膨胀螺栓锚固定基础面,保证围挡稳固、整齐、美观。

围挡顶部安装太阳能警示红灯,间距与型钢立柱一致,在临行车道围挡外侧设置反光膜标志。围挡外侧采用公司指定的背景图案,并配有经公司批准的宣传标语。

4 立柱及围挡板块施工

待基础混凝土达到一定强度后,将型钢立柱底部以每隔3m间距与钢板焊接,钢板采用膨胀螺栓锚固于混凝土基础上,之后进行板块安装。围挡板块嵌入底部C型槽钢横梁,依次安装每个版块,使用顶部C型槽钢横梁进行压顶,并将两端与型钢立柱焊接牢固。

围挡安装剖面
