信号灯杆基础结构图及安装要求

发布时间:2012-02-04 16:33:23


  城市道路交通信号灯杆主体由钢质灯杆、基础、悬臂、支撑臂、拉杆及固定件等附件组成,下面是信号灯杆基础结构图及安装要求。

  信号灯杆件

  钢质灯杆、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应符合GB/T18226的规定。

  信号灯灯杆

  指导机动车通行信号灯灯杆

  机动车信号灯灯杆采用钢质灯杆时,宜采用圆形或多棱形经热镀锌处理的钢管。杆体距地面0.3m至1.0m处应留有穿线孔,并配备防水檐、盖板及固定螺钉。安装灯具处应留有出线孔,并配备橡胶护套、电缆线回水弯挂钩。灯杆顶部应安装塑料或经防腐处理的金属防水管帽,灯杆底部应焊接固定法兰盘,法兰盘与杆体之间应均匀焊接加强筋。

  非机动车道信号灯灯杆

  非机动车信号灯灯杆宜采用圆形热镀锌钢管制作,杆体距地面0.3m至0.8m处应留有穿线孔。

  人行横道信号灯灯杆

  人行横道信号灯灯杆宜采用圆形热镀锌钢管制作,杆体距地面0.2m至0.5m处应留有穿线孔。

  信号杆灯杆的颜色

  信号灯灯杆主体应为灰色或银灰色。

  信号灯灯杆的安装

  基础

  宜采用地锚混凝土式基础。地脚螺栓上端为螺纹,下端为夹角小于60°的折弯或其它类似防拔结构,地脚螺栓应焊接在下法兰盘上。

  预埋穿线管内径应大于Φ50mm,弯曲角度应大于120°。

  信号灯杆保护接地电阻应小于10Ω。

  信号灯灯杆安装时应保证杆体垂直,倾斜度不得超过±0.5 %。

  悬臂、支撑臂、拉杆及固定件

  悬臂杆与支撑杆可使用圆形或多棱形的变截面型材制作,悬臂与灯杆连接端宜焊接固定法兰盘,悬臂下应留有进线孔和出线孔。

  拉杆宜使用圆钢制作,一端配有可调距离的螺旋扣,直径和长度等根据悬臂长度等确定。

  支撑臂可使用抱箍、抱箍座与灯杆连接固定。拉杆与灯杆、拉杆与悬臂、支撑臂与悬臂可使用夹板连接固定。安装时使用的固定螺栓、螺母、垫圈应使用热镀锌件并用弹簧垫圈压紧。

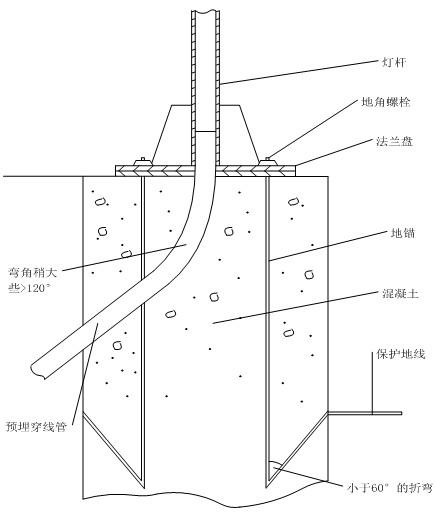

信号灯杆基础图

信号灯杆基础图
